成都青白江区老板电烤箱工作电路原理图讲解

更新时间:2022-07-26 11:10:01|阅读:21

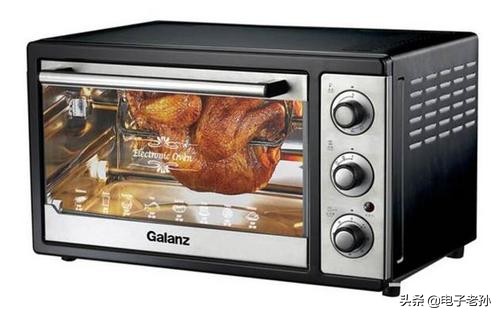

(一) 家用普通电烤箱图片

家用普通电烤箱工作电路原理图讲解

(二)家用普通电烤箱工作原理电路图

家用普通电烤箱工作电路原理图讲解

工作原理如图: 普通电烤箱有上.下两个加热器,加热器一般采用金属管状加热元件。如图所示电路为家庭普通型电烤箱电路,开关S1.S2分别控制上下加热器的接通与断开,同时两只指示灯分别显示上、下加热器的工作状态。

恒温器在设定的温度范围内交替地接通与断开,实现恒温功能,温度控制采用金属片调温器,温度控制范围为100~250℃,定时器一般采用发条式定时器(見图)。


家用普通电烤箱工作电路原理图讲解

当食物加热时,S1.S2开关同时开通上下加热器RL1.RL2(250℃),这时EL1显示亮;当食物加热到适中时,S1开关断开,只有S2工作(RL2加热),双金属片跳开处于恒温状态(100℃),这时EL2指示灯亮。

发条定时器调到你食物所适合时间,自行关断电源。
